کابل و تبدیل AV

راهنمای خرید و قیمت کابل و تبدیل AV

کابل و تبدیل AV برای انتقال تصویر و صدا میان تلویزیون، دستگاه پخش، گیرنده دیجیتال، کنسول بازی قدیمی، دوربین، سیستم صوتی و سایر تجهیزات سازگار استفاده می‌شود. در بسیاری از کابل‌های AV، مسیر تصویر و صدا با فیش‌های جداگانه منتقل می‌شود و رنگ کانکتورها به تشخیص محل اتصال کمک می‌کند.

بعضی دستگاه‌های قدیمی دارای خروجی AV هستند، در حالی که تلویزیون‌ها و نمایشگرهای جدید بیشتر از ورودی HDMI استفاده می‌کنند. در چنین شرایطی ممکن است علاوه بر کابل رابط به یک مبدل فعال نیاز داشته باشید. برای انتخاب صحیح باید نوع فیش‌ها، ورودی و خروجی دستگاه‌ها، جهت تبدیل، استاندارد تصویر و نیاز مبدل به برق بررسی شود.

هنگام خرید کابل یا تبدیل AV به چه نکاتی توجه کنیم؟

عبارت AV می‌تواند برای کابل‌ها و رابط‌های متفاوتی به کار برود. بعضی محصولات دارای سه فیش RCA هستند، برخی از جک چندپله به RCA تبدیل می‌شوند و تعدادی نیز سیگنال آنالوگ AV را به HDMI دیجیتال یا مسیر معکوس تبدیل می‌کنند. بنابراین شکل و تعداد کانکتورها باید دقیقاً با دستگاه‌ها مطابقت داشته باشد.

مهم‌ترین معیارهای انتخاب کابل و تبدیل AV عبارت‌اند از:

• نوع خروجی دستگاه مبدأ
• نوع ورودی تلویزیون یا نمایشگر
• تعداد و رنگ فیش‌های RCA
• کامپوزیت یا کامپوننت‌بودن اتصال
• نری یا مادگی‌بودن کانکتورها
• جهت تبدیل AV به HDMI یا HDMI به AV
• استاندارد تصویری پشتیبانی‌شده
• نیاز احتمالی مبدل به تغذیه USB
• طول کابل و فاصله تجهیزات
• سازگاری جک چندپله با ترتیب سیم‌های دستگاه

کابل AV چیست؟

AV مخفف Audio/Video است و به ارتباط‌های صوتی و تصویری گفته می‌شود. در کاربرد رایج، کابل AV کامپوزیت دارای سه فیش RCA است: یک فیش برای تصویر و دو فیش برای صدای استریو. این ساختار در بسیاری از تلویزیون‌ها و دستگاه‌های پخش قدیمی دیده می‌شود.

کاربردهای رایج کابل و تبدیل AV شامل موارد زیر هستند:

• اتصال دستگاه پخش به تلویزیون
• اتصال گیرنده دیجیتال قدیمی به نمایشگر
• اتصال کنسول‌های بازی قدیمی
• انتقال تصویر دوربین یا تجهیزات ضبط سازگار
• اتصال خروجی جک AV دستگاه به ورودی RCA تلویزیون
• تبدیل خروجی AV به HDMI برای نمایشگر جدید
• تبدیل خروجی HDMI به AV برای تلویزیون قدیمی

معنی رنگ فیش‌های کابل AV

در کابل AV کامپوزیت، رنگ فیش‌ها معمولاً برای مشخص‌کردن وظیفه هر مسیر استفاده می‌شود. فیش زرد برای تصویر کامپوزیت و فیش‌های سفید و قرمز برای کانال‌های صوتی چپ و راست در نظر گرفته می‌شوند.

• زرد: تصویر کامپوزیت
• سفید: یکی از کانال‌های صدا، معمولاً کانال چپ
• قرمز: کانال دیگر صدا، معمولاً کانال راست

این رنگ‌بندی رایج است، اما در تجهیزات خاص باید نوشته کنار درگاه‌ها نیز بررسی شود. اتصال فیش قرمز مربوط به صدا به یکی از ورودی‌های تصویری کامپوننت می‌تواند باعث سردرگمی شود؛ زیرا درگاه کامپوننت نیز ممکن است از فیش‌هایی با رنگ قرمز استفاده کند.

کابل AV کامپوزیت

در اتصال کامپوزیت، اطلاعات تصویر از طریق یک مسیر و معمولاً با فیش زرد منتقل می‌شود. صدای استریو نیز از دو مسیر جداگانه قرمز و سفید عبور می‌کند. این نوع اتصال برای تجهیزات قدیمی و تصویر با تعریف استاندارد کاربرد دارد.

کامپوزیت نسبت به رابط‌های دیجیتال جدید ظرفیت و کیفیت محدودتری دارد، اما برای اتصال دستگاه‌هایی که فقط AV دارند همچنان مناسب است. کیفیت تصویر نهایی به دستگاه‌ها، کابل، طول مسیر و تنظیمات تلویزیون بستگی دارد.

تفاوت کامپوزیت و کامپوننت

در اتصال کامپوزیت، تصویر از طریق یک فیش زرد منتقل می‌شود. در اتصال کامپوننت، اجزای تصویر در چند مسیر جداگانه قرار می‌گیرند و معمولاً از فیش‌های سبز، آبی و قرمز استفاده می‌شود. این دو روش از نظر سیگنال و نحوه اتصال یکسان نیستند.

وجود فیش RCA در هر دو رابط به معنای سازگاری کامل آن‌ها نیست. کابل یا تبدیل باید مطابق با نوع خروجی دستگاه و ورودی نمایشگر انتخاب شود. برای صدا در اتصال کامپوننت نیز معمولاً از دو فیش جداگانه استفاده می‌شود.

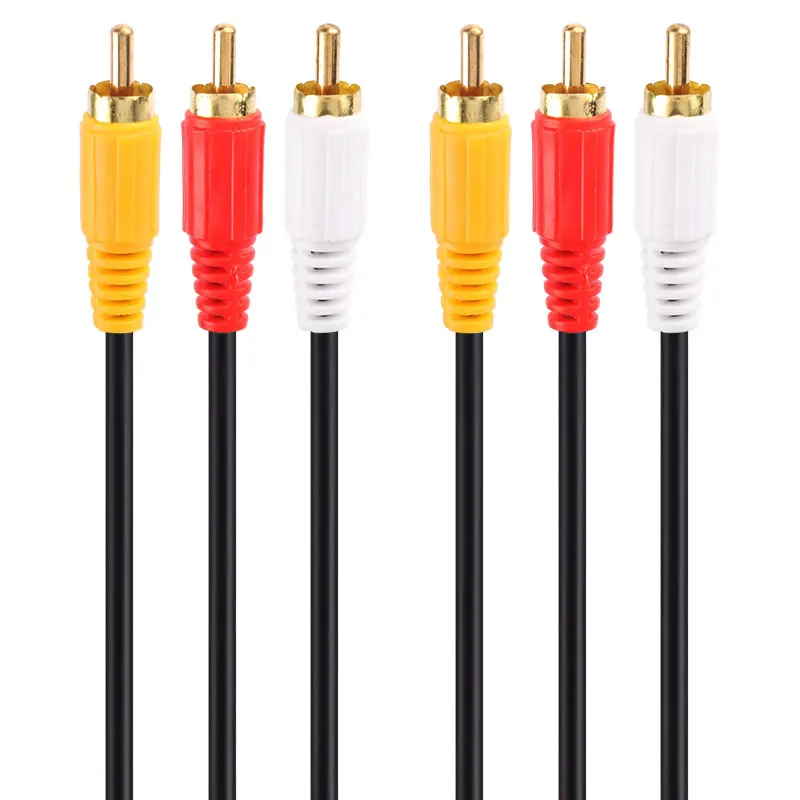

کابل سه فیش RCA به RCA

کابل سه فیش AV معمولاً در هر دو طرف دارای فیش‌های زرد، سفید و قرمز است و برای اتصال مستقیم دو دستگاه دارای ورودی و خروجی کامپوزیت استفاده می‌شود. پیش از اتصال باید جهت خروجی و ورودی روی دستگاه‌ها بررسی شود.

فیش‌های سمت دستگاه مبدأ باید به قسمت Output یا Out و طرف دیگر به Input یا In متصل شوند. اتصال خروجی دو دستگاه به یکدیگر یا استفاده از دو ورودی، سیگنال مورد انتظار را منتقل نخواهد کرد.

کابل یک به سه AV

برخی دستگاه‌ها برای انتقال تصویر و صدا از یک جک چندپله استفاده می‌کنند و کابل مخصوص آن‌ها در سمت دیگر به سه فیش RCA تقسیم می‌شود. این کابل‌ها ممکن است از نظر ظاهری شبیه یکدیگر باشند، اما ترتیب اتصال داخلی آن‌ها همیشه یکسان نیست.

دو کابل دارای جک مشابه ممکن است روی دستگاه‌های متفاوت کار نکنند؛ زیرا جای مسیر تصویر، زمین و کانال‌های صدا در جک چندپله می‌تواند تغییر کند. برای خرید باید مدل دستگاه و آرایش سازگار کابل بررسی شود.

کابل AV نری و مادگی

کابل‌ها و رابط‌های AV می‌توانند کانکتور نری یا مادگی داشته باشند. کابل نری مستقیماً وارد درگاه دستگاه می‌شود، در حالی که رابط مادگی برای اتصال کابل دیگر یا افزایش طول کاربرد دارد.

پیش از خرید بررسی کنید هر سر کابل قرار است به درگاه دستگاه متصل شود یا به کابل دیگری. انتخاب جنس اشتباه کانکتور ممکن است باعث شود اتصال فیزیکی امکان‌پذیر نباشد.

کابل افزایش طول AV

افزایش طول AV زمانی استفاده می‌شود که کابل فعلی فاصله میان دو دستگاه را پوشش نمی‌دهد. رابط باید از نظر تعداد مسیرها و نوع کانکتور با کابل اصلی سازگار باشد.

افزایش طول و استفاده از چند اتصال میانی ممکن است احتمال افت کیفیت، نویز یا شل‌شدن ارتباط را بیشتر کند. در صورت امکان بهتر است از یک کابل یکپارچه با طول مناسب استفاده شود.

تبدیل AV به HDMI

تبدیل AV به HDMI برای اتصال دستگاه قدیمی دارای خروجی کامپوزیت به تلویزیون یا مانیتور جدید دارای ورودی HDMI استفاده می‌شود. این مبدل باید سیگنال آنالوگ AV را دریافت کرده و آن را به خروجی دیجیتال HDMI تبدیل کند.

چنین محصولی معمولاً یک مبدل فعال است و برای فعالیت به تغذیه USB یا منبع برق نیاز دارد. ورودی‌های زرد، سفید و قرمز به مبدل متصل می‌شوند و خروجی HDMI به نمایشگر می‌رود.

تبدیل AV به HDMI نمی‌تواند جزئیاتی را که در سیگنال اصلی وجود ندارد ایجاد کند. ممکن است خروجی در قالبی سازگار با نمایشگر ارائه شود، اما کیفیت منبع قدیمی به کیفیت واقعی دیجیتال جدید تبدیل نخواهد شد.

تبدیل HDMI به AV

تبدیل HDMI به AV برای اتصال دستگاه جدید دارای خروجی HDMI به تلویزیون یا نمایشگر قدیمی دارای ورودی کامپوزیت استفاده می‌شود. این مبدل سیگنال دیجیتال HDMI را به تصویر و صدای آنالوگ AV تبدیل می‌کند.

مبدل HDMI به AV نیز معمولاً فعال است و ممکن است برای کار به تغذیه USB نیاز داشته باشد. برخی مدل‌ها دارای کلید انتخاب استاندارد تصویر هستند که باید متناسب با نمایشگر تنظیم شود.

HDMI به AV و AV به HDMI دو محصول متفاوت هستند و نباید جای یکدیگر استفاده شوند. جهت عملکرد باید با خروجی دستگاه مبدأ و ورودی نمایشگر مطابقت داشته باشد.

برای مشاهده کابل‌ها و رابط‌های دیجیتال مرتبط می‌توانید به دسته کابل و تبدیل HDMI مراجعه کنید.

آیا تبدیل AV و HDMI دوطرفه است؟

معمولاً خیر. مبدل AV به HDMI سیگنال آنالوگ را به دیجیتال تبدیل می‌کند، در حالی که HDMI به AV مسیر دیجیتال به آنالوگ را انجام می‌دهد. مدار و ورودی و خروجی این دو محصول متفاوت است.

پیش از خرید، دستگاهی را که تصویر تولید می‌کند مشخص کنید. اگر خروجی آن AV و ورودی تلویزیون HDMI است، به AV to HDMI نیاز دارید. اگر خروجی دستگاه HDMI و ورودی تلویزیون AV است، باید HDMI to AV تهیه کنید.

تبدیل فعال و غیرفعال AV

کابل رابط غیرفعال فقط مسیرهای موجود و سازگار را میان دو کانکتور برقرار می‌کند و ماهیت سیگنال را تغییر نمی‌دهد. برای اتصال مستقیم دو دستگاه دارای ورودی و خروجی کامپوزیت، کابل RCA معمولی کافی است.

تبدیل میان AV آنالوگ و HDMI دیجیتال به پردازش سیگنال نیاز دارد؛ بنابراین یک کابل ساده با فیش‌های متفاوت نمی‌تواند این کار را انجام دهد. برای چنین کاربردی باید مبدل فعال تهیه شود.

مبدل فعال معمولاً دارای بدنه‌ای شامل مدار داخلی و ورودی تغذیه است. وضوح خروجی، استاندارد تصویر و جهت تبدیل باید در مشخصات آن بررسی شوند.

استانداردهای PAL و NTSC

بعضی مبدل‌های AV دارای کلیدی برای انتخاب میان استانداردهای تصویری متفاوت هستند. انتخاب نادرست ممکن است باعث سیاه‌وسفیدشدن تصویر، ناپایداری یا عدم نمایش صحیح شود.

تنظیم مناسب به دستگاه مبدأ، نمایشگر و استاندارد محتوای ورودی بستگی دارد. اگر تصویر صحیح نیست، دفترچه راهنما و کلید انتخاب استاندارد روی مبدل را بررسی کنید.

اتصال دستگاه قدیمی به تلویزیون جدید

اگر دستگاه پخش یا کنسول قدیمی دارای خروجی زرد، سفید و قرمز است و تلویزیون جدید فقط HDMI دارد، باید از تبدیل AV به HDMI استفاده کنید. فیش‌های AV به ورودی مبدل و کابل HDMI به خروجی آن متصل خواهند شد.

پس از تأمین برق مبدل، ورودی HDMI صحیح را از منوی تلویزیون انتخاب کنید. اگر تصویر نمایش داده نمی‌شود، جهت مبدل، اتصال تغذیه و استاندارد تصویر را بررسی کنید.

اتصال دستگاه HDMI به تلویزیون قدیمی

برای اتصال گیرنده، کنسول یا دستگاه دارای خروجی HDMI به تلویزیون قدیمی دارای ورودی AV باید از مبدل HDMI به AV استفاده شود. خروجی دستگاه به HDMI مبدل و فیش‌های زرد، سفید و قرمز به ورودی‌های تلویزیون متصل می‌شوند.

این تبدیل ممکن است تصویر را با وضوح و نسبت متفاوتی نسبت به منبع اصلی نمایش دهد. محدودیت تلویزیون قدیمی و رابط کامپوزیت روی کیفیت خروجی تأثیر خواهد داشت.

اتصال کنسول بازی قدیمی با کابل AV

بعضی کنسول‌های قدیمی از کابل AV اختصاصی استفاده می‌کنند که در یک سمت به سوکت مخصوص کنسول و در سمت دیگر به فیش‌های RCA تقسیم می‌شود. کابل باید دقیقاً با مدل و نسخه دستگاه سازگار باشد.

اگر تلویزیون جدید ورودی AV ندارد، می‌توان از مبدل AV به HDMI استفاده کرد. بااین‌حال، تأخیر پردازش و کیفیت تبدیل ممکن است میان مبدل‌ها متفاوت باشد و برای بازی اهمیت پیدا کند.

اتصال دوربین یا دستگاه ضبط به تلویزیون

برخی دوربین‌ها و دستگاه‌های ضبط دارای خروجی AV از طریق جک چندپله یا سوکت اختصاصی هستند. در این حالت باید از کابل سازگار با همان مدل استفاده شود. یکسان‌بودن ظاهر جک همیشه به معنای یکسان‌بودن آرایش داخلی نیست.

پیش از خرید، مدل دستگاه و نوع کابل توصیه‌شده توسط سازنده را بررسی کنید. استفاده از کابل ناسازگار ممکن است باعث نداشتن تصویر، جابه‌جایی صدا و تصویر یا ایجاد نویز شود.

انتقال صدا در کابل AV

در کابل کامپوزیت سه فیش، کانال‌های صدا از طریق فیش‌های سفید و قرمز منتقل می‌شوند. اگر دستگاه فقط صدای مونو دارد، ممکن است تنها یکی از کانال‌ها استفاده شود یا نیاز به رابط مناسب وجود داشته باشد.

اگر تصویر وجود دارد اما صدا پخش نمی‌شود، محل اتصال فیش‌های سفید و قرمز، تنظیمات صدای دستگاه و ورودی تلویزیون را بررسی کنید. برای کابل‌ها و تبدیل‌های اختصاصی صدا نیز می‌توانید به دسته کابل و تبدیلات صوتی مراجعه کنید.

انتخاب طول مناسب کابل AV

کابل باید به‌اندازه‌ای بلند باشد که بدون کشیدگی میان دو دستگاه قرار بگیرد. کابل کوتاه می‌تواند به سوکت‌ها فشار وارد کند و کابل بیش‌ازحد بلند نیز احتمال گره‌خوردن و ایجاد شلوغی را افزایش می‌دهد.

در انتقال آنالوگ، افزایش طول و تعداد رابط‌های میانی ممکن است سیگنال را بیشتر در معرض نویز و افت کیفیت قرار دهد. بهتر است کوتاه‌ترین طولی را انتخاب کنید که نیاز نصب را به‌طور کامل برطرف می‌کند.

کیفیت ساخت کابل AV

کیفیت سیم داخلی، روکش، کانکتورها و محل اتصال سیم به فیش روی دوام و پایداری ارتباط تأثیر دارد. فیش‌ها باید بدون فشار غیرطبیعی وارد درگاه شوند و پس از اتصال لق نباشند.

کابل بسیار خشک ممکن است هنگام خم‌شدن به سوکت فشار وارد کند و کابل بیش‌ازحد نازک نیز در برابر کشش و آسیب حساس‌تر باشد. نوع روکش به‌تنهایی کیفیت سیگنال را تضمین نمی‌کند و ساختار کلی محصول اهمیت دارد.

رفع مشکلات رایج کابل و تبدیل AV

اگر تصویر ندارید، ابتدا فیش زرد را به ورودی و خروجی تصویر متصل کنید و ورودی AV یا Composite را از منوی تلویزیون انتخاب کنید. سپس دستگاه مبدأ و کابل را روی ورودی دیگری آزمایش کنید.

در صورت استفاده از مبدل AV و HDMI، جهت تبدیل و اتصال تغذیه USB را بررسی کنید. مبدل فعال بدون برق معمولاً کار نخواهد کرد. تنظیم استاندارد تصویر نیز ممکن است نیاز به تغییر داشته باشد.

اگر صدا ندارید، فیش‌های سفید و قرمز و تنظیمات صوتی دستگاه را بررسی کنید. جابه‌جایی کانال‌ها باعث تغییر چپ و راست صدا می‌شود، اما اتصال آن‌ها به درگاه‌های نامناسب ممکن است صدا را به‌طور کامل قطع کند.

چرا تصویر AV سیاه‌وسفید است؟

انتخاب نادرست استاندارد تصویر، اتصال فیش به درگاه نامناسب، تفاوت میان کامپوزیت و کامپوننت یا ناسازگاری مبدل می‌تواند باعث نمایش سیاه‌وسفید شود.

ابتدا مطمئن شوید فیش زرد به ورودی Composite یا Video متصل شده است. سپس تنظیمات استاندارد تصویر مبدل و تلویزیون را بررسی کنید.

چرا تصویر AV نویز یا پرش دارد؟

شل‌بودن فیش‌ها، کابل آسیب‌دیده، طول زیاد، نویز محیط و تنظیم نادرست استاندارد تصویر می‌توانند باعث پرش یا نویز شوند. کابل را از منابع برق و آداپتورهای پرقدرت دور کرده و اتصالات را بررسی کنید.

اگر از مبدل استفاده می‌کنید، منبع تغذیه نامناسب نیز ممکن است عملکرد مدار را مختل کند. کابل USB و منبع برق سازگار را آزمایش کنید.

روش نگهداری از کابل و تبدیل AV

برای جداکردن کابل، بدنه فیش RCA را بگیرید و سیم را نکشید. کشیدن کابل می‌تواند به اتصال داخلی یا سوکت دستگاه آسیب برساند. از پیچاندن شدید، گره‌زدن و قراردادن کابل زیر اجسام سنگین خودداری کنید.

فیش‌ها را از رطوبت، گردوغبار و ضربه دور نگه دارید. مبدل‌های فعال را نیز در فضای بسیار گرم یا بسته قرار ندهید و اجازه ندهید وزن کابل‌ها روی سوکت‌های آن‌ها فشار وارد کند.

قیمت کابل و تبدیل AV

قیمت کابل و تبدیل AV به نوع کانکتورها، طول کابل، کیفیت ساخت، جهت تبدیل و فعال یا غیرفعال‌بودن محصول بستگی دارد. کابل‌های سه فیش RCA ساختار ساده‌تری دارند، در حالی که مبدل‌های AV به HDMI و HDMI به AV به دلیل داشتن مدار داخلی معمولاً قیمت بیشتری خواهند داشت.

برای خرید کابل AV ابتدا خروجی دستگاه مبدأ و ورودی نمایشگر را مشخص کنید. سپس تعداد فیش‌ها، جهت تبدیل، استاندارد تصویر، انتقال صدا و نیاز احتمالی به تغذیه را با مشخصات محصول مقایسه کنید. این بررسی از خرید کابل یا مبدلی که فقط از نظر ظاهری مشابه است جلوگیری می‌کند.

برای مشاهده سایر رابط‌های تصویر نیز می‌توانید به دسته کابل و تبدیلات تصویری مراجعه کنید.

سؤالات متداول درباره کابل و تبدیل AV

فیش‌های زرد، سفید و قرمز کابل AV چه کاربردی دارند؟

فیش زرد معمولاً تصویر کامپوزیت را منتقل می‌کند و فیش‌های سفید و قرمز برای کانال‌های چپ و راست صدا استفاده می‌شوند. نوشته کنار درگاه‌های دستگاه نیز باید بررسی شود.

آیا تبدیل AV به HDMI و HDMI به AV یکسان است؟

خیر، این دو مبدل در جهت‌های متفاوت کار می‌کنند. AV به HDMI سیگنال آنالوگ را به دیجیتال و HDMI به AV سیگنال دیجیتال را به آنالوگ تبدیل می‌کند.

چرا مبدل AV به HDMI به برق USB نیاز دارد؟

این مبدل دارای مدار الکترونیکی برای پردازش و تبدیل سیگنال است و برای فعالیت به انرژی نیاز دارد. کابل USB برق موردنیاز مدار را تأمین می‌کند.

آیا کابل AV کیفیت تصویر HDMI را ارائه می‌دهد؟

خیر، رابط کامپوزیت ظرفیت و کیفیت محدودتری دارد. تبدیل به HDMI می‌تواند سیگنال را برای ورودی دیجیتال قابل استفاده کند، اما جزئیاتی را که در منبع AV وجود ندارد ایجاد نخواهد کرد.

چرا کابل یک به سه AV روی دستگاه من کار نمی‌کند؟

ترتیب مسیرهای داخلی جک چندپله در همه دستگاه‌ها یکسان نیست. ممکن است کابل از نظر ظاهری متصل شود، اما آرایش تصویر، صدا و زمین با دستگاه سازگار نباشد.

چرا تصویر AV روی تلویزیون سیاه‌وسفید نمایش داده می‌شود؟

اتصال فیش به ورودی اشتباه، تفاوت استاندارد تصویر، تنظیم نادرست مبدل یا اشتباه‌گرفتن کامپوزیت با کامپوننت از دلایل احتمالی هستند. ورودی تلویزیون و تنظیمات PAL یا NTSC را بررسی کنید.
